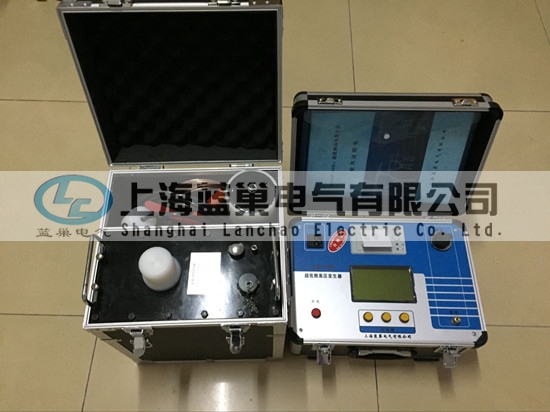

LCDP-30KV超低频高压发生器

2017/5/31 10:03:57 点击量：141 标签：

一、产品简介：

        智能超低频高压发生器市场领导者-我公司拥有10多年试验变压器生产销售经验，优质的GHDPC智能超低频高压发生器质量、完善的售后服务是您选择我们的理由欢迎前来选购！

二、试验原理：

   超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。

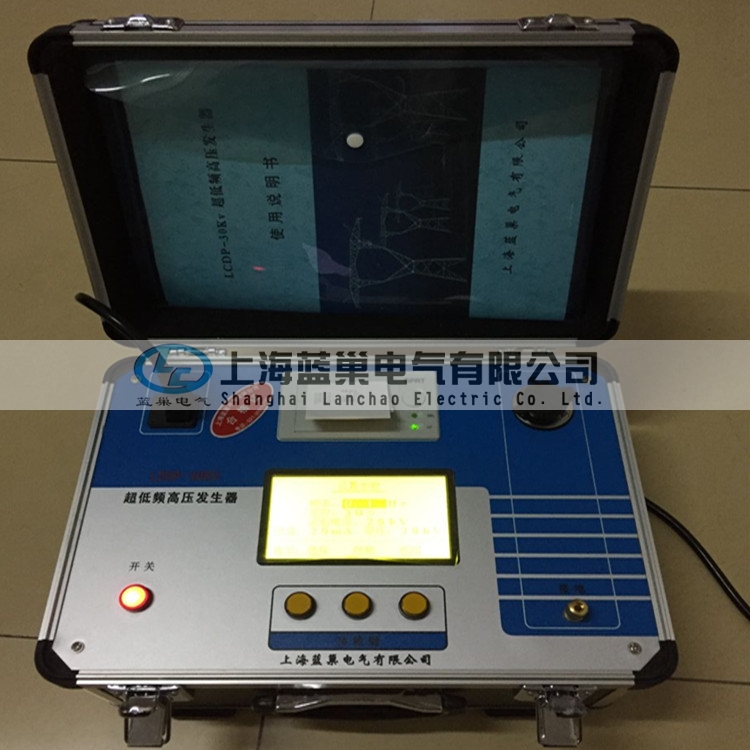

    本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之外，另外，还有如下特点需要特别说明：

△ 电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

△ 具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

△ 具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

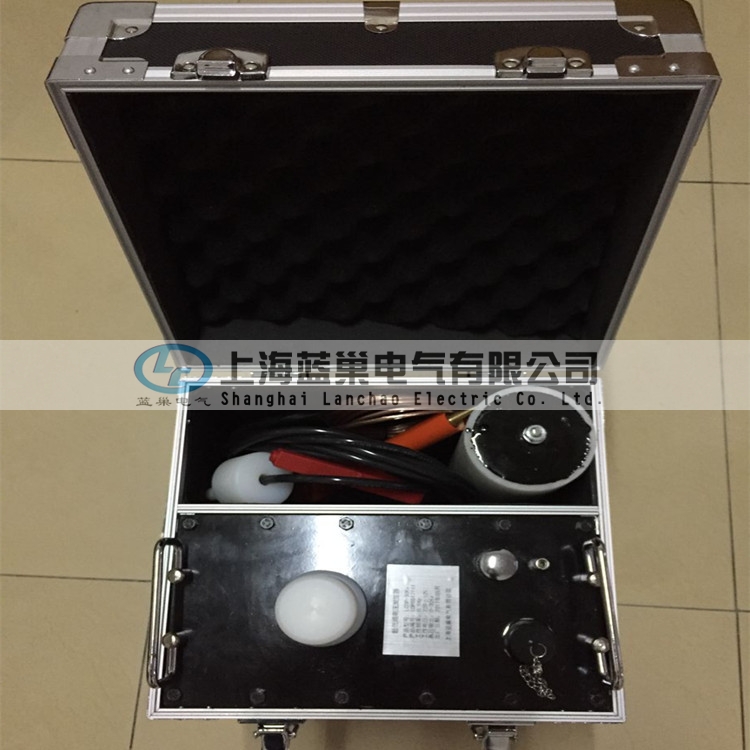

△ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

△   由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

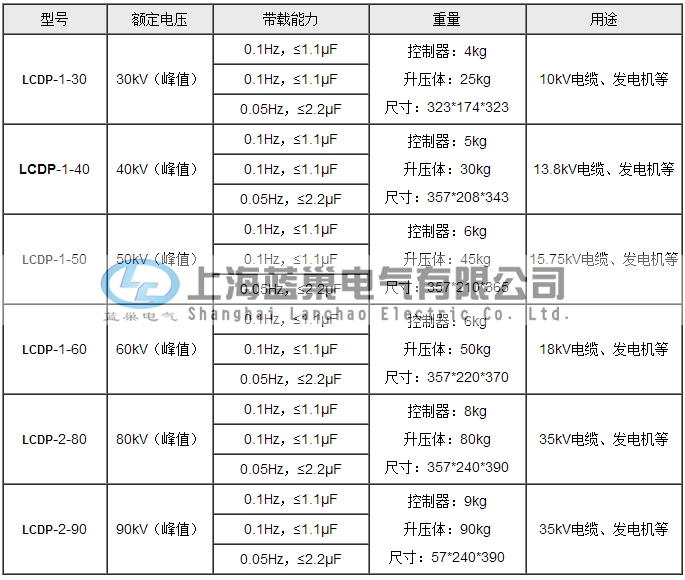

三、超低频系列产品选配表：

根据被试对象选择适当规格的产品

    使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。些时可并联0.1μF 电容器（可由本公司提供）辅助输出，下面是一些设备的电容量，供用户参考。

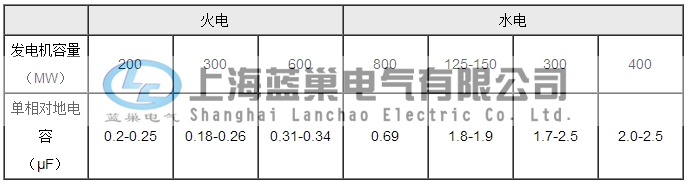

                                                   不同发电机的单相对地电容量

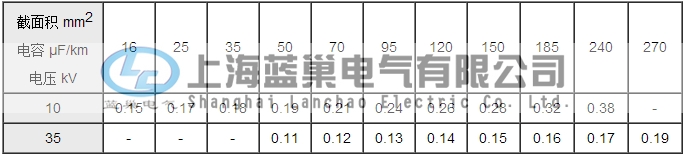

                          交联聚乙烯绝缘单芯电力电缆的电容量（μF/km）

试品电流的估算方法：

      计算公式：I=2πfCU

技术参数

    △ 输出额定电压：参见表1

    △ 输出频率：0.1Hz、0.05Hz、0.02Hz

    △ 带载能力：0.1Hz  大1.1μF

                        0.05Hz 大2.2μF

                       0.02Hz 大5.5μF

    △ 测量精度：3%

    △ 电压正，负峰值误差：≤3%

    △ 电压波形失真度：≤5%

    △ 使用条件：户内、户外；温度：-10℃～+40℃；≤85%RH

    △ 电源保险管：参见表1

    △ 市电源：频率50Hz，电压220V±5%

    △10kV电缆240平方长可做15km耐压试验，全套重量为29kg。

    △35kV电缆270平方长可做15km耐压试验，全套重量为80kg。

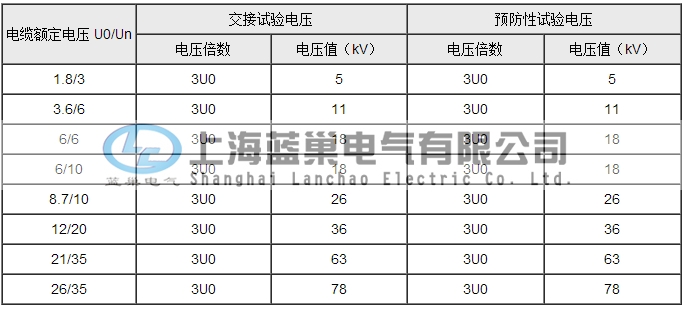

电缆的超低频耐压试验方法
