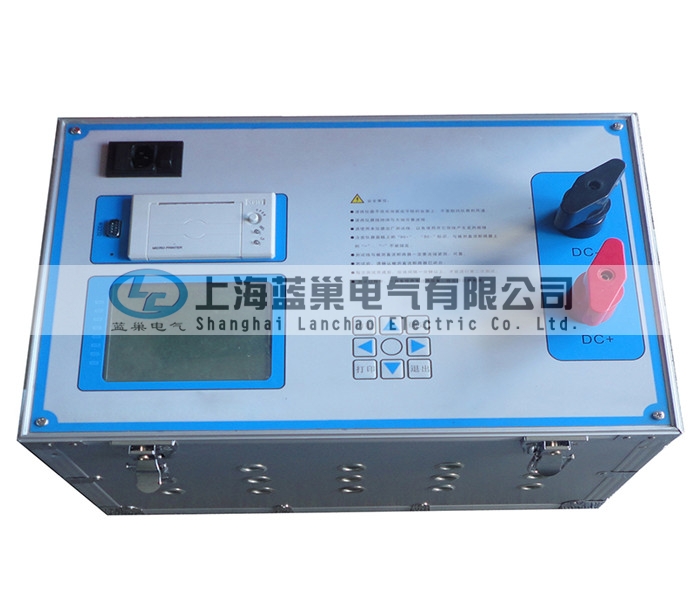

LCMK-199直流断路器（开关）安秒特性测试仪

2017/7/1 20:42:32 点击量：145 标签：

一、产品简介：

1)    主控部分采用高性能工控机，Windows XP操作系统，实时显示各项参数曲线图及数值。
2)    键盘、触摸板输入（可外接USB鼠标）；5.7寸TFT真彩液晶屏显示。操作简单、界面美观，所有参数一目了然。
3)    开关恒流控制技术，新型功率器件，prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 1A～500A自主设定恒流输出，恒流精度高，负载能力强，可长时间稳定工作。
4)    适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～100A直流熔断器的安秒特性测试。
5)    测量方式采用全点测试或抽点测试，响应速度快，测试精度高，安全可靠。
6)    仪器具有过热、过流、过压保护功能，电磁兼容性好，抗干扰能力强。
7)    测试管理软件可自动完成直流断路器的安秒特性的测试，并分析测试数据绘制出断路器保护特性曲线（安秒曲线）、以及生成报表输出。
8)    工控机自带4G存储空间，可任意存储测试记录，并配备了两个USB接口，方便测试记录的提取和打印。
9)    仪器采用一体化设计，便于携带。

二．主要功能
按照GB10963-1999家用及类似场所用过电流保护断路器标准规定断路器应做脱扣特性试验。
1）时间-电流特性试验
①从冷态开始，对断路器通以1.13In（约定不脱扣电流）的电流至约定时间，断路器不应脱扣。然后在5s内把电流稳定升至1.45In（约定脱扣电流）的电流，断路器应在约定时间内脱扣。
②从冷态开始，对断路器的各级通以2.55In的电流，断开时间应大于1s，并且对于额定电流小于等于63A的断路器断开时间应小于60s，对于额定电流大于63A的断路器断开时间应小于120s。
2）瞬时脱扣试验
①对于B型断路器：从冷态开始，对断路器的各级通以3In的电流，断开时间应大于0.1s；然后再从冷态开始，对断路器的各级通以5In的电流，断开时间应小于0.1s。
②对于C型断路器：从冷态开始，对断路器的各级通以5In的电流，断开时间应大于0.1s；然后再从冷态开始，对断路器的各级通以10In的电流，断开时间应小于0.1s。
③对于D型断路器：从冷态开始，对断路器的各级通以10In的电流，断开时间应大于0.1s；然后再从冷态开始，对断路器的各级通以50In的电流，断开时间应小于0.1s。这两个试验均应满足时间-电流动作特性表。

时间-电流动作特性
注：⑴电流5s内稳定至设定值。
       ⑵冷态指试验前未带负载，而且在基准的校准温度下进行。

三、技术指标

工作电压：AC220V、50Hz
环境温度：-20℃～50℃
工作湿度：≤90%RH
测试电流：1～500A
测试电流纹波系数：< 2%
输出电流稳定性：≤±1%
时间记录范围：1ms～1000s
小时间分辨率：0.1ms
操作方式：键盘、触摸板（可外接USB鼠标）
外形尺寸：530mm×470mm×200mm
仪器重量：25kg
仪器外壳：铝合金仪表箱
