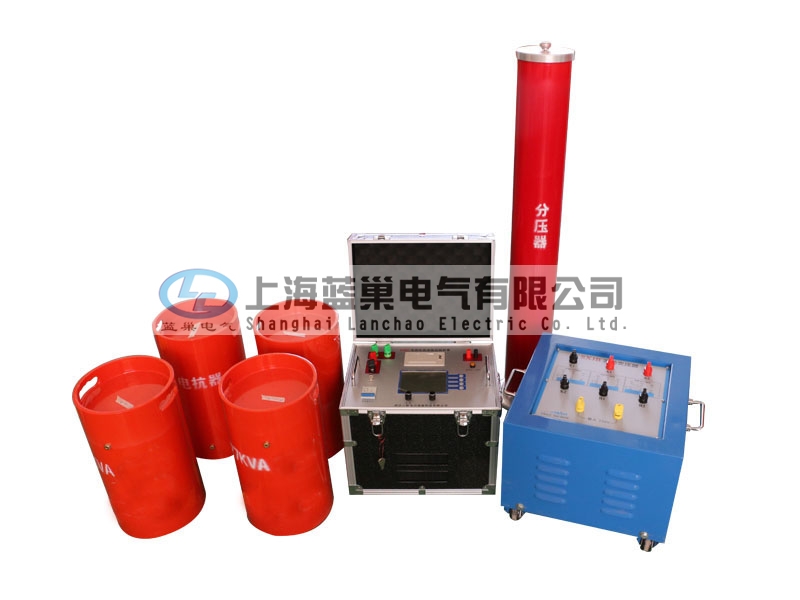

品名：LCCL-3000电缆专用变频串联谐振耐压设备

产品介绍：

       串联谐振装置、串联谐振试验、串联谐振耐压试验装置适用于电力电缆串联谐振、电力变压器串联谐振、发电机组（水力发电机或火力发 电机组）、电机串联谐振、开关柜串联谐振、GIS开关等大容量，高电压的电容性试品的交接和预防性试验。上海蓝巢可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振试验装置。

串联谐振装置英文名称：Shanghai blue nest electric co., LTD. Inverter series resonance equipment

串联谐振装置原理：串联谐振试验，变频串联谐振装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

      LCCL-3000变频串联谐振成套试验装置，变频串联谐振装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

串联谐振装置组成：串联谐振装置包括：变频源，励磁变，电抗器，分压器，电容器，控制箱

串联谐振装置试验对象：变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。联谐振试验装置适用于60KV、220KV，500KVGIS交流耐压试验。联谐振试验装置适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

谐振应用领域：变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，串联谐振试验装置适用于大容量，高电压的电容性试品的交接和预防性试验。

产品功能：

1、稳定性、可靠性高。串联谐振装置采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，?；すδ芡晟疲啻胃哐怪苯佣缘囟搪返牟馐裕低橙匀槐３滞旰茫毕低骋灿泻芮康墓啬芰?nbsp;

2、自动调谐功能强大。串联谐振装置自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率

3、支持多种试验模式。装置支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高

4、上海蓝巢电气的串联谐振装置人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能

5、?；すδ芡晟?。串联谐振装置具备零位?；?电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流?；?，闪络保护等功能，保证了系统的可靠性
