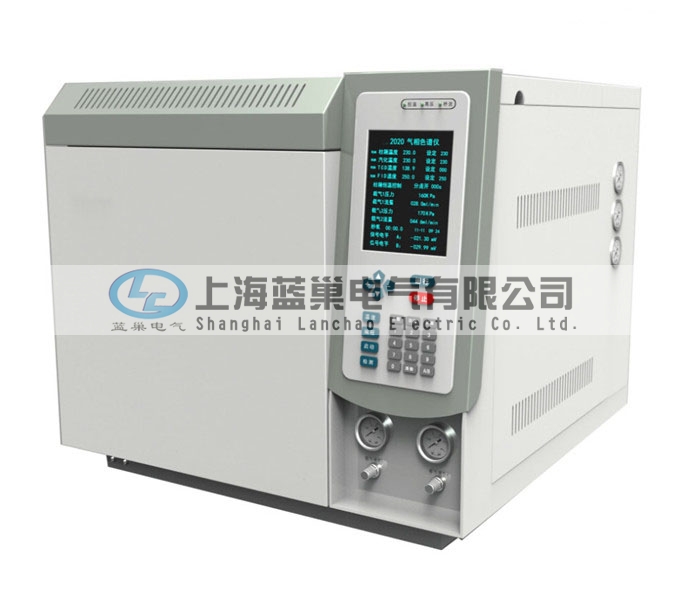

LCSP-2020变压器绝缘油气相色谱仪方法简介：

◆绝缘油中溶解气体组分含量的测定

   用气相色谱法测定绝缘油中溶解气体的组分含量，是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

   绝缘油的含气量是油质监督的一项比较重要的指标,LCSP-2020变压器绝缘油气相色谱仪的流程设计完全符合中华人民共和国电力行业标准DL/T  703-1999《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。该机配备了高灵敏度的热导检测器和氢火焰离子化检测器，以及一个镍触媒转 化炉，可实现对变压器油中溶解的九种气体组份：氢气、氧气、氮气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯。乙炔的全部测定。其性能满足DL/T  703-1999《绝缘油中含气量的气相色谱测定法》中对气相色谱仪的要求。

方法引用标准：

◆DL/T 703-1999《绝缘油中含气量的气相色谱测定法》

◆GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》

◆DL/T 722-2000《变压器油中溶解气体分析和判断导则》

◆GB/T7252-2001《变压器油中溶解气体分析和判断导则》

LCSP-2020变压器绝缘油气相色谱仪性能：

变压器油气相色谱仪整套设备配置参数及技术指标：

1.气相色谱仪主要配置和技术指标

1.1技术要求可满足各类型机车主变压器油的色谱分析要求

1.2整机使用条件工作电源：AC220V、50Hz，工作环境温度：0℃-35℃，温控精度：±0.1℃，温控范围:室温以上10℃-400℃，温控时间:<30min，总功率不大于2500kw。

仪器主要特点：

1.仪器采用大屏幕液晶汉字显示技术(240×320带蓝色背光汉字图文显示屏)，显示直观、全键盘（带数字键）操作；直接输入四路温控的设定值，超温保护值。

2.仪器同时安装一个热导检测器(TCD)和两个氢火焰离子化检测器（FID）双柱并联分析。

3.仪器采用更加先进的控温算法，使控温精度得到提高；柱箱具有的13阶程序升温功能，使该设备能胜任更大范围的样品分析。

4.仪器具备分析条件参数存储功能，可存储包括四路温控的设定值，超温保护值，13阶程升等分析参数。

5.仪器内置24位高分辨率高稳定性数据采集系统。仪器配置通信端口USB可与电脑连接，真正实现控制分析数据处理一体化。

6.仪器采用模块化，单元化结构设计，具有高灵敏度、低噪声、宽线性度的特点。

7.仪器采用了多处理器并行工作方式，使仪器更加稳定可靠。

8.大容量的FLASH及EEPROM存储器的采用，使数据的保存更加可靠；并免除更换备份电池之烦；

9.仪器柱箱采用后开门结构，使低温控制精度得到提高，并使柱箱快速降温。

10.仪器具有双气路双进样器系统，精确的控制阀件，具有高重现性和稳定性；

11.仪器自带压力传感器，当压力不足或无压力时，自动关闭TCD，并有误操作保护TCD装置，双重保护TCD检测器。

12.内置外部启动按钮，可接受外部启动信号，同时也能输出启动开关信号。

13.进样恒压装置，进样波动更小，峰型自动判断更准确。

14.特制定量卡RSD≤0.5%（国标RSD≤3%），进样更方便，数据更准确。

15.采用点火专用开关，在分析过程和整个仪器运行过程中，无需调节流量参数，保证了良好的分析结果准确性与良好的重现性。

16.自诊断功能：当控温铂电阻短路、开路，温度超过设定保护值时，微机系统会断开加热开关保护仪器，并显示故障部位和故障类型。

17.抗干扰：双电源设计，模拟电源与开关电源同时监控CPU，在电源突然断电或瞬间干扰下，微机系统可以将控制参数自动保存，干扰过后自动恢复正常运行，使仪器在无人看管下安全运行

油中气体最小检测限    单位ul/L

2  色谱分析工作站

2.1泵站软件绝缘油专用色谱工作站是基于windows 7以上操作系统开发的最新一代色谱工作站，应具有强大功能的实用数据处理系统，全汉化窗口菜单，使用鼠标操作，多任务并行工作方式，使操作灵活方便。即使是毫无分析经验的操作人员也能得到与经验丰富的分析者相同的分析报告。

2.2谱图处理功能操作便捷，采用全中文的窗口界面以及实时操作提示和在线帮助，并有教学功能，方便用户学习使用。工作站可对不同的峰形进行智能分析处理，自动处理分析结果。灵活的手动谱图处理功能，可增删、修改峰，任意放缩谱图，确保分析结果的准确性。

2.3专家诊断系统计算机自动对数据结果进行分析判断，运用三比值法、三角形法和专家知识库、专家推理机、历史比较等知识，自动进行故障诊断，其故障判断符合最新的国家标准，并自动计算产气速率，打印故障分析报告。

2.4数据库管理功能开 放式数据管理：保存完整的相关设备信息以及分析结果数据信息。具备分级管理功能，方便增加、修改、删除，随意调阅、检索。检索得到的分析结果数据可以输出 到Word模版打印，方便用户做各种总结报表。开放式数据格式，适用于多用户数据共享.

2.5先进的硬件性能采用24位高精度内置式数据采集卡，内含先进的单片机控制系统，输入范围可达-2v~ 2v，独特高保真数字滤波技术，可进行噪声滤波而保留小峰，提高仪器检测精度，分辨率不低于0.1μV。

2.6启动一键启动方式，工作站自动识别出峰顺序和保留时间。

2.7设备管理功能简介而直观，用户设置的设备管理卡片，分析结果根据不同的设备分类保存，令数据的管理一目了然。

2.8灵活的打印功能：提供固定格式和自定义模版格式的结果报告。

3全自动脱气振荡仪

3.1整机采用单片机控制，加热、温控、恒温、定时振荡、延时报警均由微机自动控制，操作简便可靠。

3.2采用专门设计的高性能电机和传动机构，整机噪音要小。

3.3采用上开门设计，方便取放注射器。

3.4可同时对八支油样进行振荡。

3.5采用微机智能控制系统，确保温控精度。

3.6整机结构设计要合理，体积小、重量轻、外形美观大方。

3.7技术指标

4.氢气发生器技术规格、参数：

（1）氢气纯度：99.999%            （2）氧气含量：<0.01ppm

（3）氢气最大流速：300cc/min （4）电子流量实时显示

（5）自带净化装置2套                （6）氢气压力>50psi

（7）电源输入：220V 50HZ

5.空气发生器技术规格、参数：

（1）纯度无油三级                （2）空气流量：0-2000ml/min

（3）工作压力：0--0.4Mpa    （4）自带净化装置2套

（5）工作噪音：小于40dB(A)（6）电源电压：220V 50HZ

6.容积40L高纯度（99.999%）氮气或氩气钢瓶1瓶，含减压阀。

7.容积8L标准气体1瓶，含减压阀

8.计算机技术规格（1）常规办公室电脑配置（2）应预装好WINDOWS 7 32位操作系统及气相色谱分析专用软件。（3）其他：键盘、鼠标、USB3.0接口（4）黑白打印机技术规格、参数最大打印幅面A4

9.备件及工具1其它需要配置的。2．各种连接管、连接件。

仪器主要参数：

1．整机使用条件

工作电源：AC220V、50Hz，工作环境温度：0℃-35℃，温控精度：±0.1℃，温控范围:室温以上10℃-400℃，温控时间:<30min，总功率不大于2500kw。有条件的地方增加台电源稳压器；

2.FID检测灵敏度：

检测限：        ≤5×10-12g/s(正十六烷)

基线噪声：      ≤6×10-13A/H

线性范围：      ≥106

稳定时间：      <20min

3.TCD检测灵敏度

    S≥10000mv.ml／mg（正十六烷）

   动态范围：≥106

   基线噪声：≤20uV（载气为99.999的氢气）

LCSP-2020变压器绝缘油气相色谱仪设备的必要配置

仪器操作免费上门培训，一年质保
