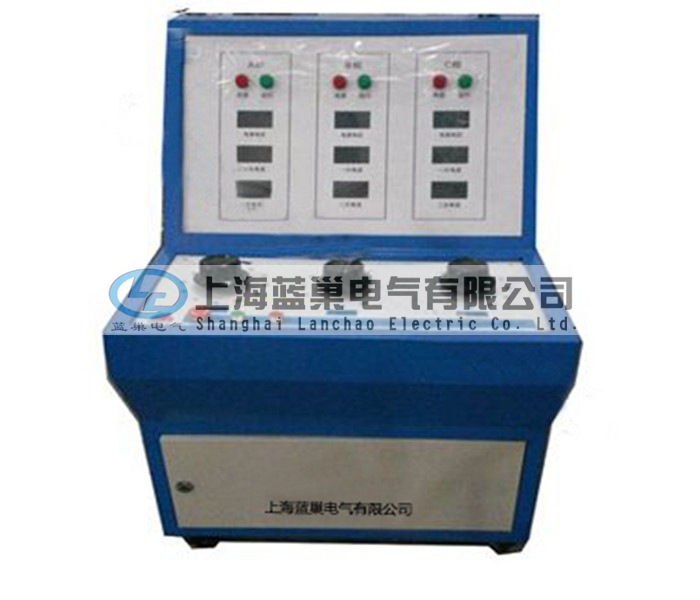

LCDL-III/2000A三相大电流发生器装置

2017/8/21 9:43:34 点击量：231 标签：SXDDLFSQ

一、产品简介

三相电流发生器我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验并能对电流继电器及开关进行变比、时间、过流、速断、传动等试验整定校验。                            。

二、产品特点

采用美观大方的PVC面板

直接显示一次电流，便于试验观察及记录。

测量精度高         0.2级

功率大、体积小、带负载能力强

体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

三、技术特征

 1.名称和分类

 （1）名称：LCDL-2000A 三相电流发生器。

 （2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

 2. 1 输入电压：AC  380/220V  50Hz  三相四线

 2. 2 功    率：12KVA 1*3只 3相12KVA一组

 2. 3 输出电流： AC0～2000A无级可调、面板带数显电流表

 2. 4 输出电压： an 0-220V bn 0-660V cn 0-1140v

 2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3%。标准正弦波。

 2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。

2. 7 输出电流方式：真有效值连续可调；

 2.8  电流稳定度：0.2%

 2.9  结构形式: 一体

 2.10 接线方式：根据要求

 2.11电流稳定度：0.2%；

 2.12保护设置：过流、过压
