准静态D33压电系数测量仪

2021/8/31 10:54:35 点击量：1282 标签：d33yadianceshiyi

LC2730A型准静态d33测量仪是专门测量各种压电材料，诸如压电陶瓷，压电单晶和压电高分子材料的d33压电常数而设计的，它的测量范围宽，分辨率细，可靠性高，操作简便，对各种形状及材料的试样，诸如图片、圆管、半球壳、矩形等均可进行测量。

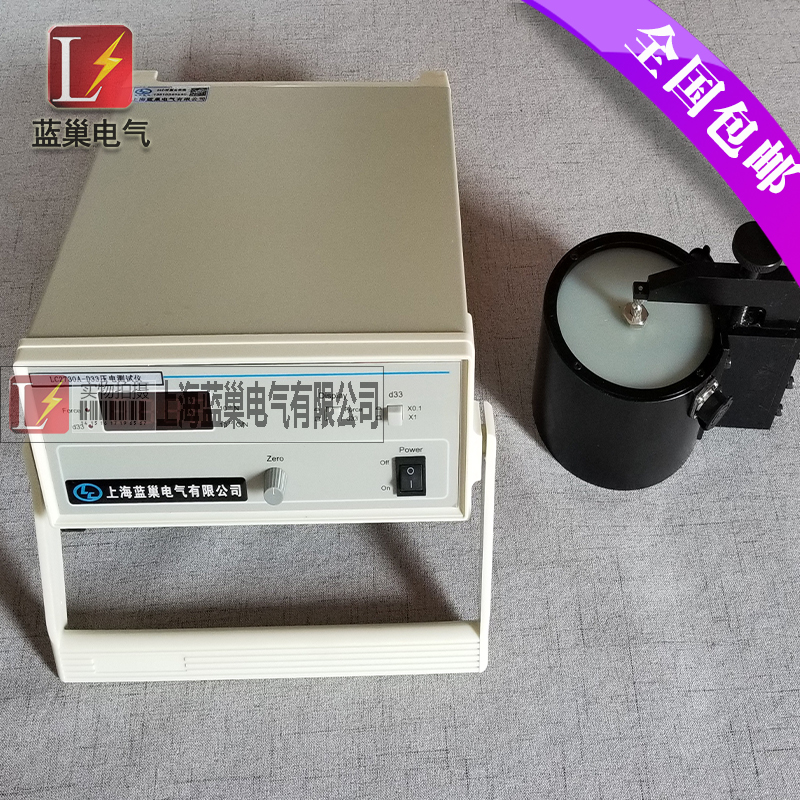

    LC2730A型d33测量仪由测量头及电子仪器两部分组成。两者用两根多芯电缆连接。测量头内包括一电磁力驱动器，其产生的低频交变力加到内部比较试样及被测试样上。两试样在力学上串联，以使二者所受交变力相等。仪器本体一方面提供测量头上的力驱动器的电驱动信号，同时对测量头的输出信号进行放大处理，最后把得到的d33值及极性显示在仪器数字显示板上。

二、技术参数

d33测量范围：×1档     10至2000pC/N

       ×0.1档    1到200pC/N

精度：  ×1档     ±2%±1个数字（对d33在100至2000 pC/N范围内时）

               ±5%±1个数字（对d33在10至200 pC/N范围内时）

      ×0.1档    ±2%±1个数字（对d33在10至200 pC/N范围内时）

                ±5%±1个数字（对d33在1至20 pC/N范围内时）

分辨率：×1档  1pC/N

     ×0.1档 0.1pC/N

力频率：∽110Hz

力幅度：0.25N

极性指示：数量显示板上数字前的符号表示当试样受到压应力时上面电极的极性（无符号为

          正电荷，“-”号为负电荷）

仪器尺寸;测量头：Φ110×140

         仪器本体：90×220×280

重量：测量头：约3Kg

          仪器本体：约2Kg

电源：AC110V~220V，60Hz~50Hz，20W
