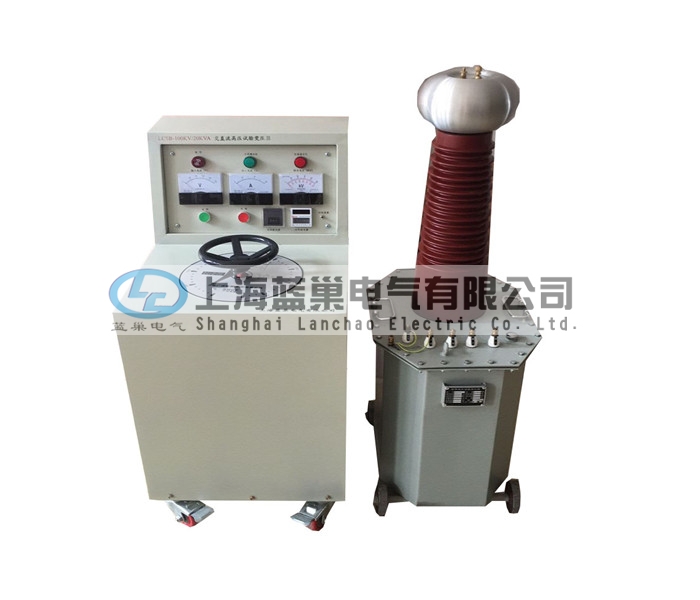

100KV工频高压试验变压器

2017/7/4 16:29:29 点击量：126 标签：

产品简介：
LCSB系列耐压试验装置。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

产品特征：
l监视功能：高压电压低压电流零位指示电源指示工作指示计时指示
l保护功能：过流保护、零位启动保护、声光语言报警提醒
l采用新型时间继电器，计时范围更广（1S～99H）
l采用新型电流继电器，精确、可靠，确保人身及设备安全
l高压试验变压器采用绝缘，耐潮，耐冲击，绝缘程度高
l结构合理，体积小，重量轻

使用条件：
l工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
l环境温度：0～40℃
l环境湿度：≤85% RH（无凝结水）
l海拔高度：＜1000m
产品参数：
耐压控制箱（台）参数：

型号规格	容量	电源			输出		重量（kg）
型号规格	容量	相数	（V）	（A）	（V）	（A）	重量（kg）
—2/220	2	1	220	10	0-250	8	14
—3/220	3	1	220	15	0-250	12	16
—5/220	5	1	220	25	0-250	20	18
—10/220	10	1	220	50	0-250	40	80
—15/400	15	2	380	37.5	0-430	34.8	90
—20/400	20	2	380	50	0-430	46.5	100
—25/400	25	2	380	62.5	0-430	58.1	120
—30/400	30	2	380	75	0-430	69.7	140
—50/400	50	2	.380	125	0-430	116.2	160
—100/400	100	2	380	250	0-430	232.5	50

高压试验变压器参数：

规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长×宽×高 mm×mm×mm
		电压 V	电流 A	电压kV	电流 mA
		电压 V	电流 A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200×275×640
3/50	3	200	15	50	60	500	50	10	<4	27	240×300×690
5/50	5	200	25	50	100	500	50	10	<4	52	250×355×710
10/50	10	200	50	50	200	500	50	10	<4	80	260×375×750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270×420×800
20/50	20	400	50	50	400	500	50	8	<4	140	285×440×820
30/50	30	400	75	50	600	500	50	8	<4	155	295×386×840
50/50	50	400	125	50	1000	500	50	8	<4	184	320×416×910
10/100	10	400	50	100	100	1000	50	10	<4	135	350×475×1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510×390×1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540×400×1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560×410×1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600×460×1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265×380×1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510×390×1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540×415×1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560×430×1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640×490×1850
